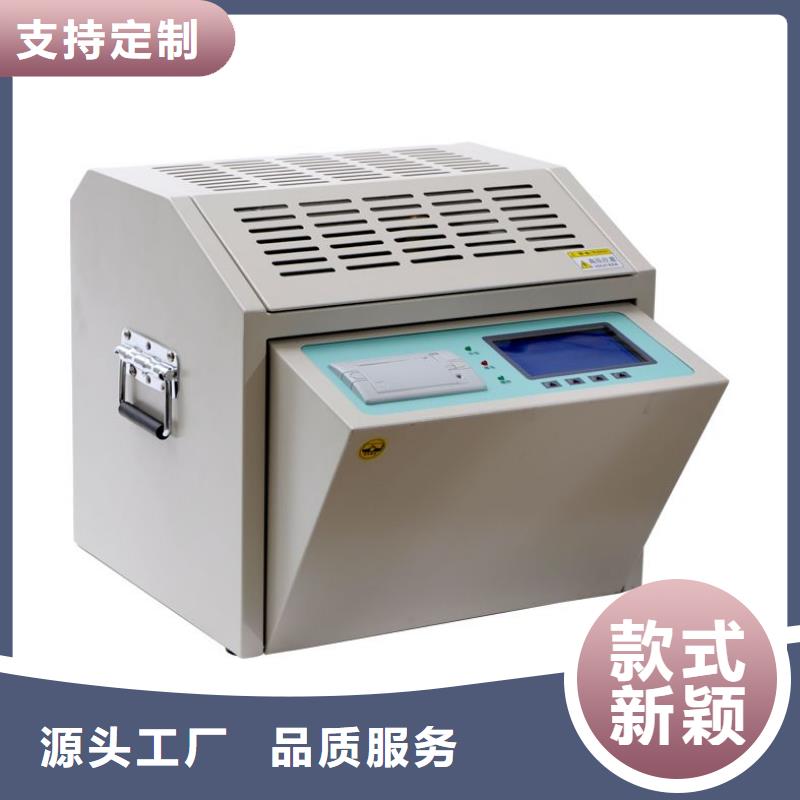

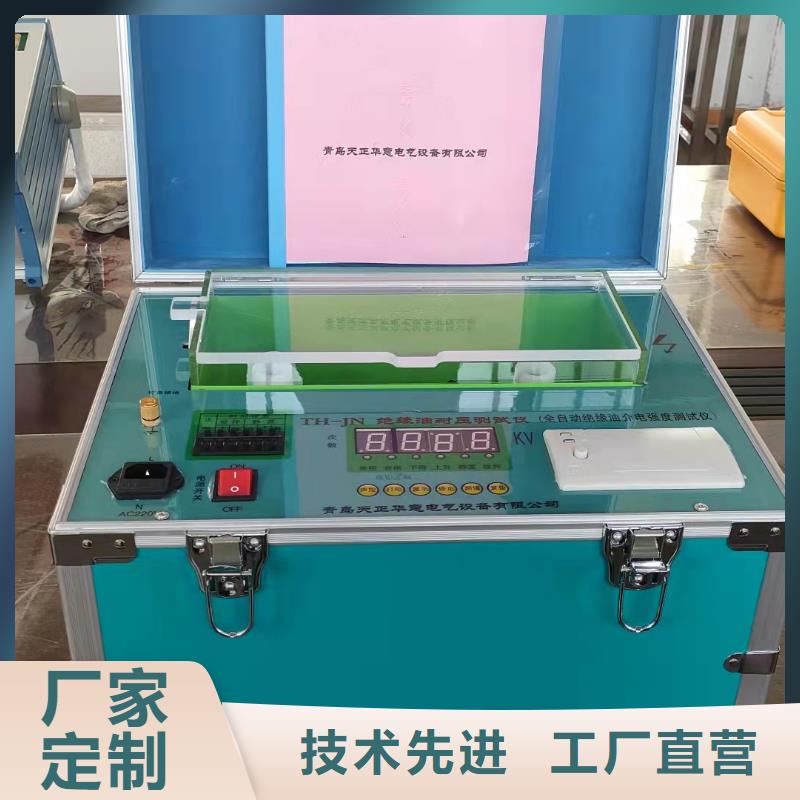

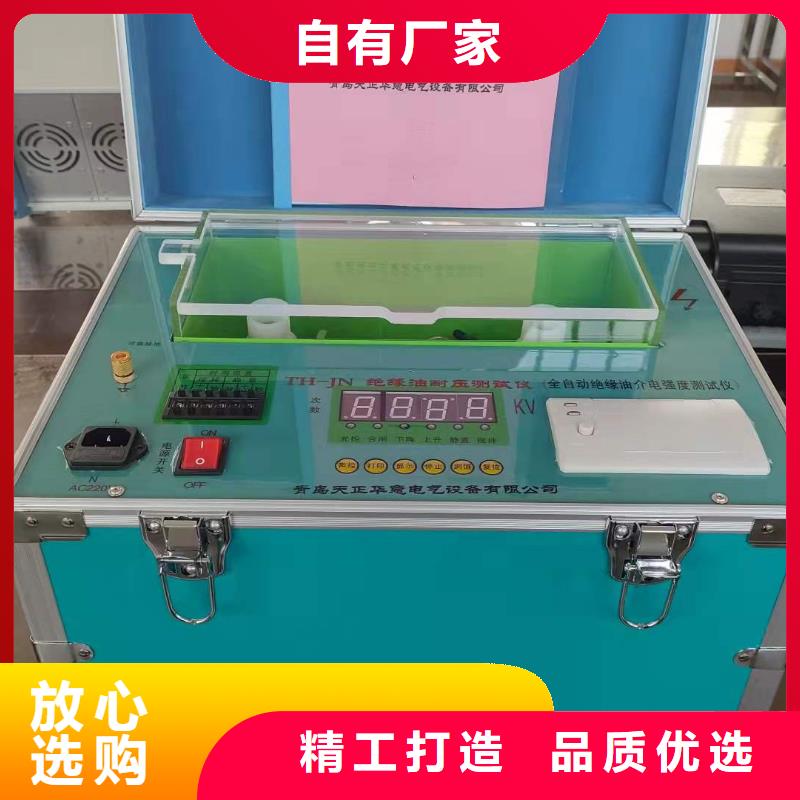

泰州绝缘油介电强度试验仪注意事项1、 燃油的测量作业应遵守规定——人体、仪表等应静电接地（对大地电阻100MΩ以下），停止泵油作业二分钟后才允许取油样。2、不允许在危险现场打开仪表。3、本仪表的输入阻抗极高，输入插头插座的绝缘件怕手汗污染！因此请用户注意不要触摸这些部位的绝缘件。4、仪表应保管在具有干燥环境。长期不用时请打开仪表后盖取出电池，以免电池漏液损坏仪表。5、当仪表主机零位不正常时，往往是受潮或污染引起，可打开后盖用电吹风温热风吹一吹或在太阳下晒一晒就可以恢复正常。6、本仪表除了‘0’调节端允许用户调节之外，其它调节端请用户不要随意调节！！否则影响本仪表的准确度。本仪表内各调节端为：‘0’---零位调节‘1’---测试电压调节‘2’---校验调节；‘3’---数字表头误差调节五、仪表的计量与检验本仪表因为电导池的结构常数Q为1.00/m，因此，主机电导率测量读数就是电导值读数，它直接可按电阻法计量。众所周知电导是电阻的倒数即采用已知的高电阻器接入电导池两电极处就能代替已知电导，即:1pS＝1/1TΩ5pS＝1/0.2 TΩ10pS＝1/0.1 TΩ50pS＝1/0.02 TΩ＝1/20GΩ100pS＝1/0.01 TΩ＝1/10GΩ500pS＝1/0.002 TΩ＝1/2GΩ1000pS＝1/0.001 TΩ＝1/1GΩ本仪表的电导池电极结构是按经过定标验证符合常数Q＝1.00/m±5％制造其绝缘结构采用超高绝缘电阻的聚四氟乙烯材料设计制造，一般无污染无结构变形情况下用户无需检验。当用户需要按标准仪表重新调节本仪表时用户可采用已知准确的油料电导率仪表作标准表，按比较法检验本仪表。例如采用美国EMCEE 公司的1154型（或我们制造的TH-11型）电导率测定仪作为标准表，重新调节本仪表‘1’‘2’可调电阻进行纠正系统误差。

泰州绝缘油介电强度试验仪在图2页面下，按 选择 键移动光标√ 至GB2002处，按 确认 键即可进入国标2002设置子页面。在该页面下的操作与GB1986子页面基本相同，可参考六、操作步骤图解3.的相关内容。5. 在图2页面下，按 选择 键移动光标√ 至时间设置处，按 确认 键即可进入时间设置子页面（图5）。 图5 时间设置子页面按 选择 键移动光标—至年、月、日、时、分处，按 ＋ 或 - 键选择具体数值后，按确认键确认，并返回开机页面；6. 在图2页面下，按 选择 键移动光标√ 至自定义设置 处，按 确认 键即可进入 自定义设置 子页面（图6）；图6 自定义设置子页面在图6页面下，按 选择 键移动光标到相应的选项，再按 ＋ 或 - 键可进行相关参数的设置。其中：静置时间 默认值15 min，范围1～15 min（增量Δ＝ 1 min）；间隔时间 默认值5 min，范围1～10 min（增量Δ＝ 1 min）；搅拌时间 默认值10 s， 范围5～90 s（增量Δ＝ 5 s）；停升电压 默认值80 kV，范围10～80 kV（增量Δ＝ 10 kV）。当仪器升压到 停升电压 以后将停止升压，并进入到保持状态。若持续50 s无击穿，仪器将默认当前停升电压为绝缘油击穿电压；打压次数 默认值为6次，可选范围1～6次（增量Δ＝1次）；设置好后按 确认 键返回开始页面，按 开始 键进行测试；杯位选择 按此键进入杯位选择子页面，具体操作见六、操作步骤图解3.的相关内容。

泰州绝缘油介电强度试验仪用手指触摸探头内电极，仪表数字应溢出显示如果零位变了，说明探头或电缆的绝缘有污染，需要用分析纯异丙醇或酒精清洗。清洗后再用热吹风吹干。如果手摸内电极仪表数字不溢出，表示仪表电池电力不足。2，油样准备：1）盛装油样的容器为不小于1升的金属容器；2）容器、取油工具、仪表探头事先均应采用溶剂（分析纯异丙醇或酒精）洗涤干净，并且用理发用的电热吹风器吹干。3）取油样时应严格执行有关静电操作规定；4）取油样时还应把容器在油中漂洗多次，保证油品不含残留溶剂杂质成分，还需要等待两分钟左右使容器油样的静电消失才进入测量操作。3 测量：1）将仪表的接地端通过接地线接到被测油样的金属容器上(TH-08C型仪器时可用玻璃烧杯作容器）。2） 探头未浸入油之前按‘M’按钮，经三秒后读取仪表读数（此读数为零位读数，请注意极性＋或-）。零位数读取后，退回‘M’按钮；3） 探头垂直插入油样中上下漂洗多次，然后将探头浸过第二排排气孔，再按住‘M’按钮，经三秒后尽快读取仪表读数，把仪表此读数减去零位读数就是正确的油料电导率。注意：当采用延伸电缆时，为避免电缆内摩擦产生静电干扰，本仪表应放在稳定的地方，不允许电缆晃动，否则仪表读数就会上下不定。4） 重复测量时，应提起探头重新插入油中漂洗多次后再进行测量，避免极化现象带来误差。

泰州绝缘油介电强度试验仪主菜单页：该页供用户选择操作项目可供选择的项目有“设定温度”、“微调温度”、“设置油号”、“主机控制”、“修改时钟”等项目。要从主菜单页转入首页看控温值，可按“确认键”进入首页。主菜单操作如下：主 菜 单设定温度 090 确认微调温度 确认预置油号 25 确认主机控制 确认2006年01月08日 11: 58行为“设定温度”，移动光标到温度数据处，按上下键可修改设定温度，修改完毕，移光标到确认处，按确认键，数据存入内存，下次开机设定温度仍为此值。第二行为“微调温度”，控制温度稳定后，屏幕显示的温度与实际温度有误差时，在此调节。首先移动光标到微调数据处，如果屏幕显示的温度低于实际温度时应进行正微调，即按上移键，显示“＋”号，同时微调值由零开始增加，但正微调值不超过＋3.0℃；如果屏幕显示的温度高于实际温度时应进行负微调，即按下移键，显示“-”号，同时微调值由零开始增加，但负微调值不超过-3.0℃当微调值到达期望值后释放上移（或下移键），移光标到确认处，按确认键，微调完毕。第三行为“预置油号”，在此设定试样油号。第四行为“主机控制”选择，是用户选择了网络通讯，安装了软件和接收器的，可以把光标移到“主机控制”项对应的“确认”上，按一下“确认”键，页面转为此页面。即进入“主机控制” 页面，此页面接收化验室计算机信息，并将试验结果送回计算机。

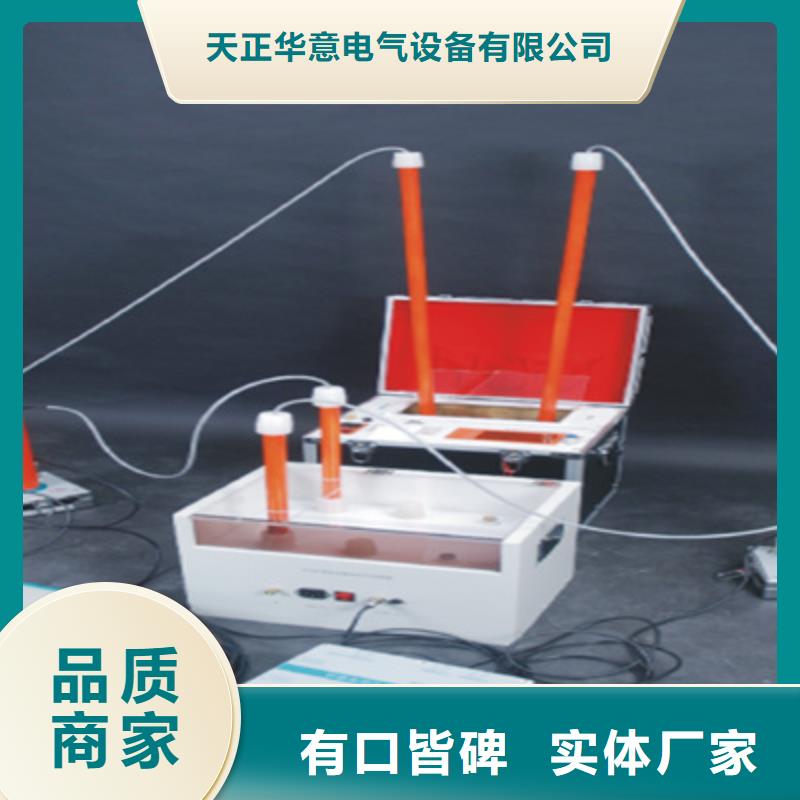

泰州绝缘油介电强度试验仪仪器上面的按钮所在栏目为仪器操作工具栏在仪器操作工具栏可以选择新建试验，保存数据，读取数据，设置仪器参数，设定仪器通道配置，示波器设置，导出数据，查看系统帮助等操作。试验项目选择栏在图4中，仪器操作工具栏的下方蓝色区域为试验项目选择栏，用户在试验项目选择栏选择要进行的试验项目或仪器工作模式，点击工具栏的新建试验将会出现试验项目选择栏3 工作状态显示栏试验项目选择栏的下方蓝色区域为工作状态显示栏，此处会显示的信息包括，仪器运行状态，当前试验项目，当前系统时间等信息。 示波器进入选择的试验项目后，试验项目选择栏会消失出现如图5所示的录波器，当试验运行时，录波器显示当前的实时曲线，试验停止后，示波器显示击穿瞬间的电压曲线，并提供曲线分析功能，用户可以通过“工具尺”定位曲线某一点的信息，也可以缩放查看曲线的局部信 试验参数显示栏在工作状态显示栏左下方为试验参数显示栏，在选择试验后，此栏会显示当前试验的参数配置，点击设置参数可以改变当前的试验参数配置试验操作栏在工作状态显示栏右下方为试验操作栏，此处可以控制试验的开始，停止和数据、曲线结果显示转换。第三章 仪器软件操作在TH-100型绝缘油介电强度测试仪校验装置的附件光盘中有一个仪器设置仪器设置仪器设置选项用于设置试验单位，试验人员，试验地点等信息。所有这些设置信息会被自动加入到试验报告中，在软件操作主界面中点击“仪器设置按钮”仪器设置对话框。设置参数后重启软件，所有的设置信息都会被自动保存，下次再次启动软件时系统时会维持上次修改的运行参数，仪器设置的所有参数不影响试验流程控制和结果参数计算，所有这些参数只与word试验报告的显示有关。仪器设置界面中的参数含义为：1 测试仪信息：当前的试验地点，试验人员，试验单位，仪器编号，试验编号，试验报告页脚/页眉内容，这些信息都会被反应在自动生成的试验报告中，便于仪器自动生成规范的试验报告2 时间设置：点击“时间设置”按钮可以设置系统的当前时间信息。3 虚拟键盘：如果仪器启动后右上角没有橙黄色的方形图标，则可点击此处的“虚拟键盘”启动仪器的虚拟键盘，虚拟键盘的功能和实际键盘完全一致（仅对嵌入式主机版本的软件有效）4 软件升级接口，是仪器的应用软件自动升级接口，仪器供应商会根据使用过程中用户的反馈发布新的仪器软件升级包，用户可以从供应商处获得软件升级包。
